產 品 特 點
? 多種供電方式。
? 支持多類型儀表組網。
? 支持智能管路分析。
? 支持遠程參數配置。
? 支持《水資源監控管理系統數據傳輸規約》(SZY206—2016)。
? 三防箱布局合理,線束有序。
網 絡 特 點
1、4G頻段廣域覆蓋
采用目前主流先進的4G網絡頻段,并且可向下兼容3G/2G網絡,在全國具有良好覆蓋,長期不會淘汰撤網,只要有手機信號的地方便可以全覆蓋。
2、按量計費
4G服務雖然保持一直在線,但您不必?fù)?dān)心費用問題,因為只有產生通信流量時才計費。
3、量大可靠
可大數據量傳輸數據,且傳輸速度快,準確可靠,不丟失數據。
外夾式、插入式傳感器可選:

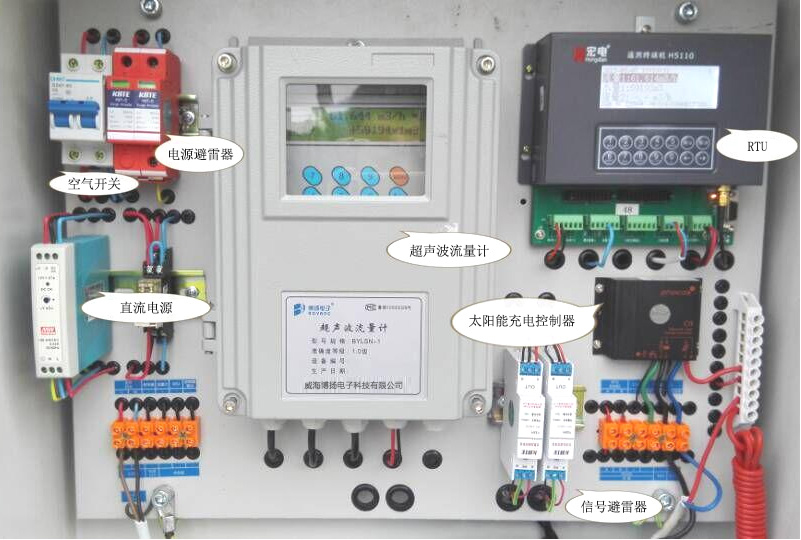

內 部 結 構 圖
山東省水資源建設項目用水資源監控終端 - 控制箱內雙供電超聲波流量計配置圖
設 備 參 數
配置項
內容
電 源
交流
AC220V
太陽能
DC12V
UPS
輸出
DC12V
遙測終端
BYG1000、H5110C、DATA-6311可選
儀表接
入條件
傳感器安裝點最好滿足: 上游≥10D,下游≥5D,距泵出口≥30D(D是指管徑)
管道材質不限(不停產安裝)
適用于管徑DN25~DN3000
數據接口: 標準RS-232、RS-485,接口協議為標準MODBUS485協議
可對4~20mA信號進行處理轉接上傳
功耗
傳輸數據(1kB/s) : ≤500mW
值守功耗 : ≤0.5mW
產 品 概 述
水資源監控終端廣泛應用于各級水資源管理系統中,可對地表水供水渠道(管道)、地下水開采井、行政邊界控制斷面、入河(湖)排污口以及河流、水庫、湖泊等水源地的水量、水位進行遠程監測,并可對水泵、閥門、閘門等設備進行遠程控制或自動控制。
本設備大面積應用于山東水利水資源監控項目中,涵蓋山東省內過半數地市,成功通過山東水利部驗收,穩定性獲得各家使用單位認可。
產 品 特 點 |
◆ 性能穩定:采用防雷、防潮、防水、抗干擾、輸入信號隔離等多項措施,確保設備安全、可靠。
◆ 100w太陽能電池板與市電雙供電系統,兼容最大120Ah蓄電池容量,保證數據穩定、真實。
◆ 安防到位:配套3mm厚度三防箱,高強度安全鎖,有效保證設備安全運行。
◆ 接入靈活:可接入水資源管理系統平臺,也可接入組態軟件或用戶自行開發的軟件系統。
◆ 數據采集:支持雨量、水位、水溫、流量、流速及電壓等數據采集 。
◆ 圖片拍照:支持定時自拍、一鍵巡檢抓拍和遠程平臺抓拍 。
◆ 開箱報警:支持箱門開啟,主動上傳開箱報警信息到平臺 。
◆ 數據存儲:可存儲至少10年的歷史數據 。
◆ 通訊方式:GPRS、CDMA、3G、4G、超短波、北斗衛星終端等方式進行組網通訊 。
◆ 工作模式:支持單中心與多中心兩種模式,最多支持4個中心 。
◆ 設備管理:支持通過串口進行設備管理,可完成參數查詢、配置、重啟、格式化Flash等操作 。
◆ 時間管理:支持本地人工校時和平臺網絡校時 。
◆ 日志管理:設備具有本地運行日志記錄存儲功能,并支持本地和遠程平臺提取 。
◆ 定時采集:支持規約要求的定時數據采集(采集量包含雨量、水位、流量、電壓等) 。
◆ 數據召測:通過平臺下發召測指令,設備收到指令后立即采集業務數據并上報 。
◆ 時段數據查詢:通過平臺下發時段業務數據查詢指令,設備收到指令后向平臺上報相應業務數據 。

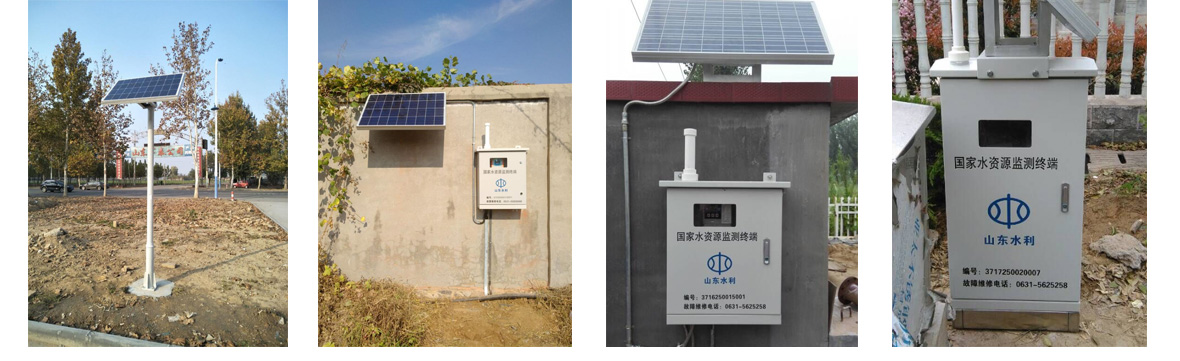

安 裝 示 意 圖
