測 量 原 理 |
產品有三個功能:測平均流速、測水深、測水溫,并可顯示斷面流量。
其中水溫測量使用溫度探頭,水深測量使用進口高精度壓力傳感器,流速的測量是通過超聲波探頭(換能器)發射與接受超生波信號并做相應的計算處理而獲得的:
換能器1發射頻率為f1的超聲波信號,以一定角度由水下向水面發射,在碰到水中的懸浮顆?;驓馀莺?,頻率發生偏移,并以f2的頻率反射到換能器2,這就是多普勒效應,f2與f1之差即為多普勒頻差fd。設流體流速為v,超聲波聲速為c,多普勒頻移fd正比于流體流速v。水中會有大量的雜質顆粒與氣泡,每一個反射粒子對應一個多普勒頻移fd,通過換算可求得其流速,這些大量粒子的平均流速也即流體的平均流速。

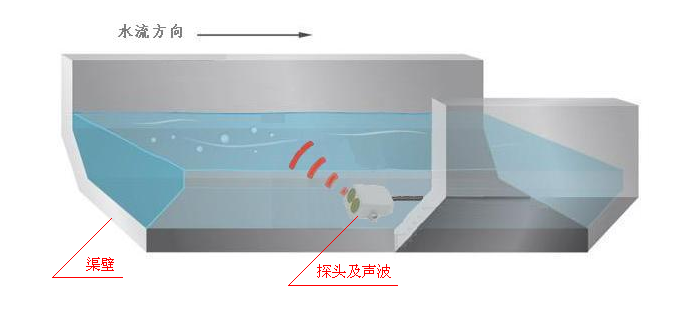

測 量 原 理 示 意 圖 |
性 能 參 數 |
項 目 |
性能參數 |
|
流速 |
量程 |
0.05m/s~20m/s |
準確度 |
±0.01m/s;±1%FS |
|
分辨率 |
±1mm/s |
|
溫度 |
量程 |
0℃~60℃ |
分辨率 |
0.2℃ |
|
水位 |
量程 |
0~10m |
分辨率 |
±1 mm |
|
準確度 |
測量水位的±0.5% |
|
流量 |
準確度 |
測量流量的±2% |
電源 |
12V DC 或220V AC |
|
接口 |
RS485 |
|
通訊協議 |
Modbus協議 |
|
數據儲存容量 |
每10分鐘采集一條記錄,可以存儲超過6個月的數據,而且這些數據即便在斷電的情況下,也可以長期不丟失 |
|
運行溫度 |
0℃~60℃水溫 |
|
外殼材料 |
PC或PVC塑料 |
|
外殼防護等級 |
IP68 |
|
防爆等級 |
Exia IIC T6 |
|
尺寸 |
(230×90×37)mm(探頭) (257×179×70)mm(終端機) 10m(通信電纜標準長度,可加長到1000 m) |

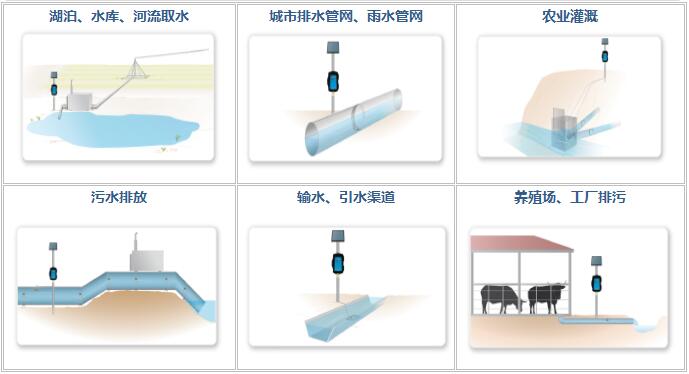

明 渠 流 量 計 應 用 范 圍 |

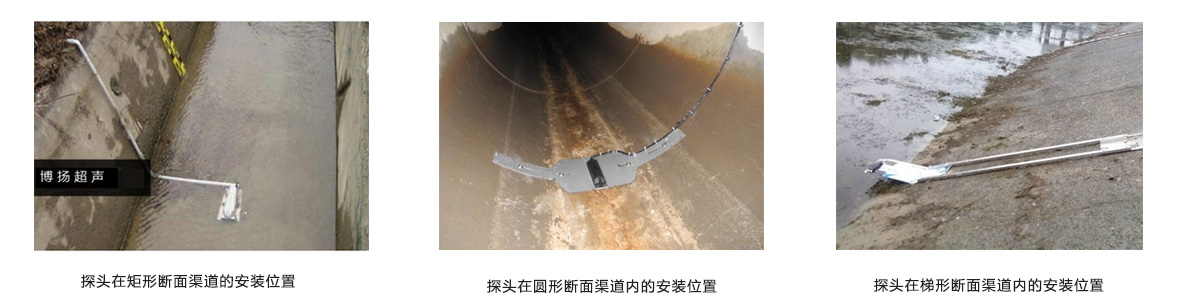

明 渠 流 量 計 探 頭 安 裝 位 置 |
